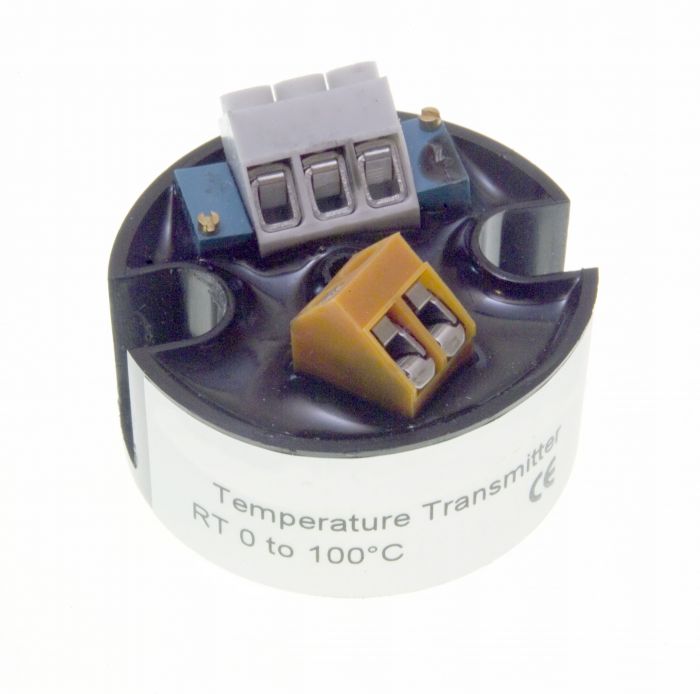

300TX Hochprzises Thermoelement oder Pt100 Temperaturtransmitter

Der 300TX ist ein 4-20mA Temperaturmessumformer, der in einem Sondenanschlusskopf untergebracht werden kann, der fr einen DIN-Normblock geeignet ist. Mit Bereichen fr Thermoelement- und Pt100-Sensoren bieten die Gerte einen auergewhnlich groen Bereich der Spanneneinstellung, wodurch die Notwendigkeit reduziert wird, verschiedene Temperaturbereiche auf Lager zu halten. Ein neuartiges Merkmal ist die nicht-interaktive Span- und Null-Potentiometer-Aktion, die zeitsparend und bequem bei der Kalibrierung oder Neuskalierung ist.

4-20mA, 2-Draht-Schleife
Niedrige Kosten
Hohe Genauigkeit
Kopfmontage, Befestigung nach DIN-Norm
Pt100 oder Thermoelemente Typ J, K
Hohe Zuverlssigkeit
Nicht-interaktive Span- und Null-Potis fr die Kalibrierung
Ermglicht praktisch unbegrenzte Kabellngen in kostengnstigem Kupfer
Teureres Thermoelement-Verlngerungskabel nicht erforderlich
Robuste Konstruktion
Effektive Eingangsrauschunterdrckung
CE-konform
RoHS-konform

Spezifikation:

Bereiche Thermoelement nach IEC 584

Typ J 0-300C
Typ K 0-200C
Typ K 0-1100C

PT100 bis IEC751, 3-Draht

0 bis 100 C
0 bis 200 C
(Abzweige/Sensoren mssen vom Mantel isoliert werden)

Ausgabe

4-20 mA schleifengespeist, max. 30 mA.
Direkt proportional zum mV-Eingang fr Thermoelemente. Direkt proportional zur Temperatur fr Pt100.

Versorgung mit Schleifen

12-36 V Gleichstrom; Verpolung geschtzt.

Genauigkeit

Thermoelementbereiche 0,2 % der Spanne (linear zu mV Eingang)
Pt100-Bereiche 0,1 % der Spanne (linear zum Temperatureingang)

Null Drift

0,02 % der Spanne pro C

Spannweitendrift

0,02 % der Spanne pro C

Wirkung der Versorgungsspannung

0,03 % nderung der Spanne ber 12 bis 36 Spannungsnderungen

Kaltstelle

Besser als 2 C ber Umgebungstemperatur

Kompensation

Temperaturbereich von 0 bis 50 C; Ausschussverhltnis besser als 25:1

Erkennung und Anzeige von Unterbrechungen des Sensors

Exklusiv; Ausgangsstrom zwischen 23 und 27 mA. Separate, unabhngige Alarme sollten verwendet werden, wenn dies fr die Prozesssicherheit erforderlich ist.

Belastbarkeit

(gegen 12)/0,02 Ohm; Vs = 12 bis 36 VDC

Umgebungstemperatur

0 bis 70 C

Lagertemperatur

-20 bis 100 C

Potentiometer fr Nullstellung
20 % der Spanne, 25 Umdrehungen Potentiometer zur Einstellung der Spanne auf 50 % der Spanne fr den Thermoelementeingang und 30 % der Spanne fr den PRT100-Eingang, 25 Umdrehungen. Der Messumformer kann mit Hilfe der Multiturn-Null- und Span-Einsteller in Verbindung mit einer mV-Quelle oder einem Standardwiderstandseingang einfach ausgerichtet und kalibriert werden.Zum Beispiel kann ein Thermoelement vom Typ K, das einen Arbeitstemperaturbereich von 0 bis 1100 C hat, leicht kalibriert werden, um zwischen 0 und 600 C zu arbeiten, wobei 4 mA und 20 mA 0 bzw. 600 C darstellen.

Mechanisch

Kopfbefestigung, 42 mm, Hhe 32 mm, 2 Befestigungslcher 32 mm zwischen den Zentren
