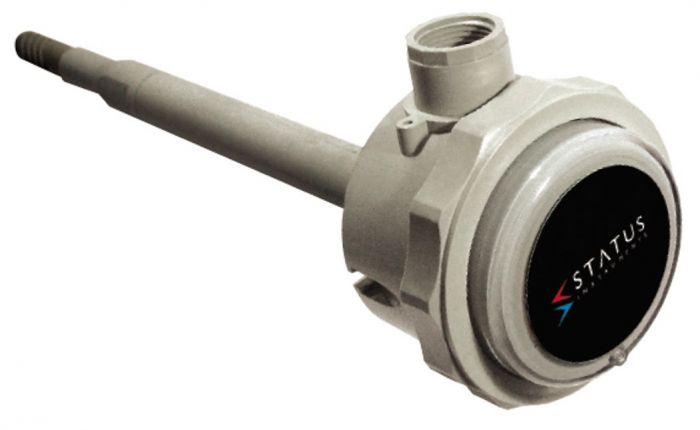

Status Kanalmontage SEM160ID/H01 - Einkanaliger Feuchte- und Temperaturmessumformer mit 120-mm-Sonde

Währung ändern

SKU
XE-6243-001
147,13 € 122,61 €
Vorlaufzeit:
7 - 10 working days
Gewicht:
600g
Tarif-Code:
90251900
Manufacturer:
Status
Herstellungsland:
GB
RoHS-konform:
Product Compliance:
Postage & Delivery:
ArtMontierenKanalLnge der Sonde
SEM160iRohr (D)Einzel (H)120mm (01)

SEM160I/D/H01



Der SEM160ID/H01 ist ein kostengnstiger einkanaliger RH- und Temperaturmessumformer fr Industrie- und BMS/HVAC-Anwendungen. Das Gert wird in einer Eindraht-Version ( Zweileiter (4 bis 20) mA ) geliefert, die Einkanal-Version verfgt ber einen Thermistor (optional Pt100), der in der Sensorspitze montiert ist, um die Temperatur direkt durch den Benutzer zu messen.


Fr die Konfiguration durch den Benutzer mit der USBSpeed-Link-Konfigurationssoftware steht eine USB-HID-Schnittstelle zur Verfgung, mit der der Benutzer die Signalquelle und den Signalbereich fr jeden Kanal auswhlen kann. Die Konfigurationssoftware stellt auch Messwerte zusammen mit einer grundlegenden Logger-Funktion fr die Diagnose zur Verfgung.


  • Messung von Feuchte, Temperatur, Taupunkt und Delta-Temperatur
  • (4 bis 20) mA schleifengespeister Ausgang
  • Ausfhrung fr die Kanalmontage
  • Direkte Messung des Temperatursensors in Ohm (Standard-Thermistor optional Pt100)
  • Einkanalige Ausfhrung

SEM160i

SPEZIFIKATIONEN @ 20 C

EINGABE

RH-Bereich (0 bis 100) %RH
Genauigkeit der relativen LuftfeuchtigkeitTypischerweise +/- 3 % (+/- 5 % max.) zwischen (10 und 90) % RH
Temperaturbereich (-30 bis 100) C
Genauigkeit der Temperatur+/- 0,5 C zwischen (-20 bis 80) C
Taupunktbereich(0 bis 50) C
Delta-Temperatur (Delta T)Umgebungstemperatur Taupunkttemperatur
Delta-T-Bereich(0 bis 50) C
ThermistorOptionaler diskreter Thermistor als Ersatz fr den zweiten (4 bis 20) mA-Kanal. Thermistor, der direkt vom Benutzer abgelesen werden kann. Nur einkanalige Ausfhrung.10 K NTC, Daten auf Anfrage.



CH1 (CH2) AUSGNGE

Art der Ausgabe 2-Draht (4 bis 20) mA Stromschleife
Ausgangsbereich (4,0 bis 20,0) mA
Anschluss am AusgangZweiteilige Schraubklemme
Maximale Leistung > 20,5 mA bei hohem Durchbrennen
Minimale Leistung< 3,9 mA bei niedrigem Durchbrennen
Genauigkeit(mA-Ausgang /2000) oder 5 A, je nachdem, welcher Wert grer ist
Effekt der Schleifenspannung0,2 uA / V
Thermische Drift 1 uA / C
Maximale Ausgangslast [(Vsupply-10)/20] K Ohm (Beispiel: 700 Ohm @ 24V)
Isolierung von Kanlen500 VDC
Schaltereinstellungen nur CH2Vier ausgewhlte Schalterbereiche zur Verfgung gestellt

Hinweis: CH1 = Hauptversorgungskanal und muss mit Strom versorgt werden, CH2 fungiert als Slave zu CH1



ALLGEMEINE SPEZIFIKATIONEN

Zeitpunkt der Aktualisierung3 Sekunden
Startzeit < 10 Sekunden gebe ich whrend des Starts < 4 mA aus
Stromversorgung(10 bis 30) Volt dc
Betriebstemperatur - Elektronikgehuse(-20 bis 70) C
Betriebstemperatur - Sonde(-30 bis 100) C



MECHANISCH

AusgangsanschlussM20



SEM160i Schematics

USB-Konfigurationskit

Das USB-Konfigurationskit stellt eine Verbindung zwischen dem USB-Anschluss Ihres PCs oder Laptops und allen unseren Produkten her, die Loop-Kommunikation verwenden.  Sowohl das Produkt als auch der Konfigurator werden whrend der Konfiguration ber den USB-Anschluss Ihres PCs mit Strom versorgt, sodass whrend des Konfigurationsprozesses keine zustzliche Stromversorgung erforderlich ist.
