Pt100 Panel-Selektor-Schalter
Währung ändern

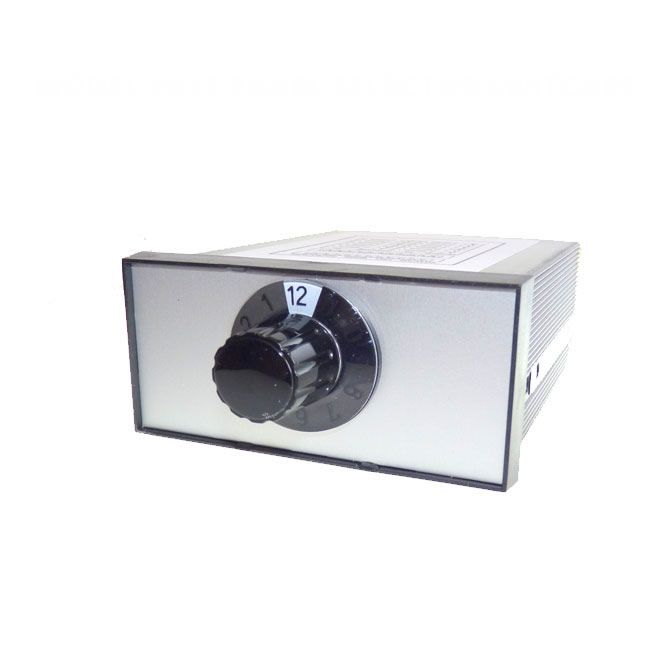

Die 767S Panel Mounting DIN-Selektorschalter bieten eine komfortable und zuverlässige Auswahl von bis zu 12 Thermoelement- oder RTD-Eingängen(Pt100 3 oder 4-Leiter-Option hat nur 6 Eingänge).
Der Frontpanel-Drehschalter ermöglicht eine einfache Auswahl und eine klare Anzeige des gewünschten Kanals.
Die Eingänge sind über hintere montierte Klemmen, mit 1 Meter Ausgangsleitung für den Anschluss an ein Panel-Thermometer, etc.
Thermoelement-Modelle werden für bestmögliche Genauigkeit in dem entsprechenden Verlängerungsdraht verdrahtet (Typ R/S-Einheiten verwenden Kompensationsdraht).
Ein universeller 12-Wege-Typ für die Verwendung mit anderen Thermoelement- oder Sensortypen, Einheit verfügt über 2 Drahtausgangsabschluss ermöglicht
um ihre eigene Wahl des Thermoelements oder Sensorkabels (Hinweis: Kabel ist nicht im Lieferumfang enthalten).
Spezifikation
- Eingangsanschlüsse - Barriereklemmenleiste.
- Ausgangsanschluss - Ein Meter des entsprechenden Kabels(Kabel nicht im 'Universal'Modell enthalten)
- Eingangsauswahl - Multipol-Drehschalter.
- Abmessungen - DIN-Größe Lünette 48mm hoch x 96mm breit. Tiefe 120mm hinter der Platte.
- Plattenausschnitt - 45mm hoch x 92 mm breit.
- Anzahl der Eingänge: 12 (Pt100 3 oder 4-Leiter-Option hat nur 6 Eingänge)
