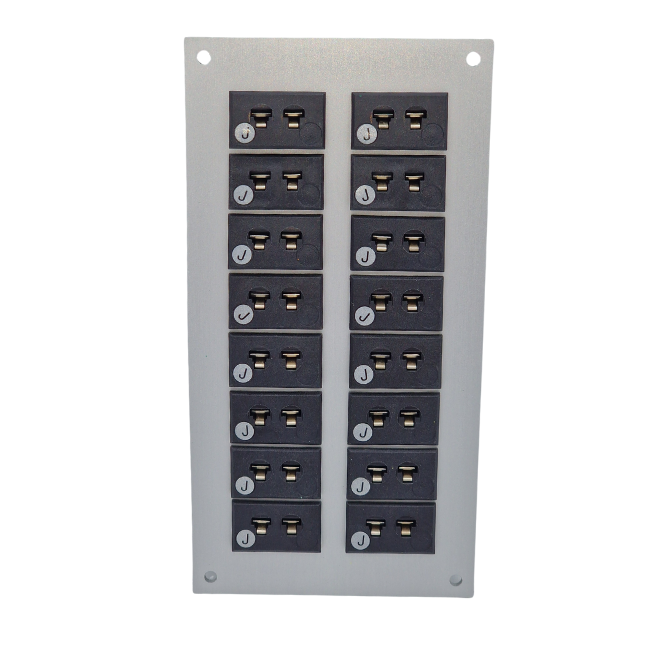

Thermoelement-Steckverbinder Aluminium-Panel mit Typ J ANSI-Miniatur-Buchsen
Währung ändern
Vormontierte Miniatur-Thermoelement-Anschlussfelder
Eine Reihe von vormontierten horizontalen Miniatur-Schalttafelbaugruppen, die fr die Verwendung mit Thermoelementen oder Leitungen mit Miniatursteckern entwickelt wurden. Sie sind robust und eignen sich perfekt fr den Einbau in Kontrollrumen, Prfstnden, Laboranwendungen, Kontrollrumen und mehr. Sie untersttzen Kalibriercodes wie K, J, T und N mit Schnelldrahtbuchsen und knnen 1-24-polige Stromkreise mit einem maximalen Temperaturbereich von bis zu +120 C aufnehmen.
- Lieferung vormontiert mit Miniatur-Blendeneinstzen
- 1 24 Wege Stromkreise
- Kalibrierung vom Typ K, J, T und N verfgbar
- Maximale Temperatur 120C
Typische Anwendungen
- OEMs
- Hersteller von Instrumentenschalttafeln
- Kontrollrume
- Prfstnde und Kufen
Grentabelle
| 1 WEG - H45mm x B40mm | 2 WEGE - H45mm x B55mm | 3-WEGEZIMMER - H45mm x B70mm | 4-WEGEZIMMER - H45 mm x B85 mm |
| 5-POLIG - H45mm x B100mm | 6-POLIG - H45mm x B115mm | 8-POLIG - H45mm x B145mm | 10-POLIG - H45mm x B175mm |
| 12-POLIG - H45mm x B205mm | 16-POLIG - H75mm x B145mm | 18-POLIG - H75mm x B160mm | 20 WEGE - H75mm x B175mm |
| 24-POLIG - H75mm x B205mm |
Leistungsbeschreibung
| Allgemeine Beschreibung | A selection of miniature IEC pre-assembled thermocouple panels, 1-24 way, to suit your specific application. All fascia mounting sockets are polarised by means of unequally sized pins |
|---|---|
| Thermoelementtyp | J ANSI |
| Steckergröße | Miniature |
| Steckertyp | Fascia Mounting Socket |
| Farbe | Black |
| Max. Temperatur | 120°C |
| +Positiver Kontakt | Iron |
| -Negativer Kontakt | Copper Nickel |
| Normen erfüllt | BS EN 50212:1997. RoHS |
3D Animation of Miniature ANSI Thermocouple Connector Fascia Socket From Labfacility
Miniature Rectangular Fascia Socket ANSI *Panel mounting *Clip for quick, simple fixing to panel *Max temperature 120 deg C About Labfacility Formed in 1971, Labfacility specialises in the field of Temperature and Process Measurement. We are the largest UK manufacturer of both temperature sensors and thermocouple connectors. Quality and Service are key elements in the continued growth of Labfacility; technical support is always freely available from our experienced technical sales teams and the company has ISO9001 accreditation. Labfacility specialises in the manufacture of Temperature Sensors, Thermocouple Connectors and Precision Electronic Thermometers (Tempmaster PRO & Labcal PRO), and also stocks a vast range of Thermocouple Wire and Cable. Visit www.labfacility.com
